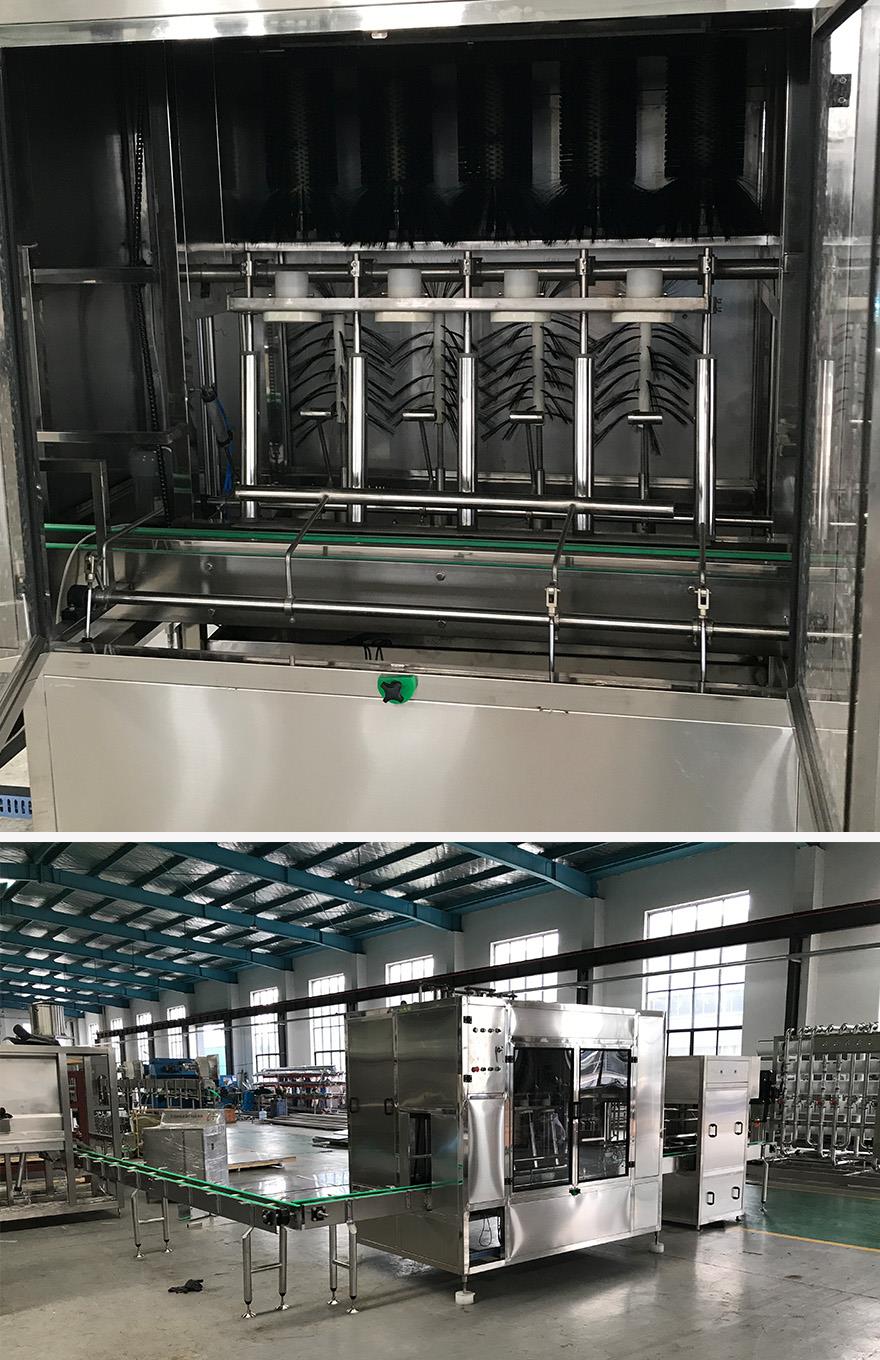

Ichki va tashqi cho'tka barrel mashinasi

1. Mahsulotni tanishtirish

Mashina maxsus besh galon cho'tkasi barrel mashinasi bo'lib, asosiy material 304, chiroyli ko'rinish, oqilona qurilma, qulay foydalanish, avtomatik boshqaruv, asosiy komponentlar import, ichki va tashqi tana cho'tkasi, foydalanuvchi maydonini kamaytiradi, besh litr gazli mashina jihozlarini to'ldiradi.

2. Texnik ko'rsatkichlar

● yuvish boshlari : 3

● Shisha hajmi : 5 galon va 3 galon shishasi, og'iz hajmi bir xil bo'lishi kerak

● Imkoniyatlar : 300 barrel / soat

● Quvvat manbai : 22 0V / 3phases / 6 0HZ

● eng katta quvvat sarfi : 1,5KW

● Havo manbai : bosim 0,7 ~ 0,8 Mpa, havo sarf: 1m3 / min

● Havo valfi : Festo markasi

● Shiling : Airtac markasi

● Materiallar : SS304 tuzilishi 1.2mm

● Tuzilishi turi : tishli haydash tizimi, tsilindrni to'xtatish / ishlaydigan shisha

● Umumiy hajmi :   19 5 0 × 1 5 00 × 2 5 00 mm

● Og'irlik : 35 0kg

1. Bosim suvi bilan yuvilgan ichki shisha ichidagi shisha.

2. Yuviladigan suvni qayta ishlash uchun mo'ljallangan mashina, shuningdek, isitish tizimi (elektr isitish majmuasi)

3. Mashinada tezkor sozlanishi vosita.

3. Ish printsipi

Konveyerning harakatida paqir, cho'tka barrel mashinasiga. Fotoelektrik postga olti barrel aniqlanganda, blokli paqir silindrining uzunligi kengayib borayapti, zanjir silindrlari barrelni barrelga ag'darib tashlaydi. Ish mil 180 gradusga aylantirildi, barrellar aylantirildi, idoralar qo'zg'oloni pastga tushirib, tashqi cho'tkani qoqib qo'ydi. Cho'tkaning aylanishida, aylanuvchi bochkalarning aylanishi. O'rnatilgandan so'ng, ko'tarma tsilindr ichki cho'tkaning mexanizmini ko'taradi va paqirga ishlaydi, suv purkagichi, cho'tka barrelining vaqti sozlanishi.

4. O'rnatish va sozlash

● Qurilmani ochishdan oldin, birinchi navbatda, vintlar bo'shashib qolishi, tushishi, oyoqlarni sozlash, quvur liniyasi va konveyerning balandligi juda mos kelishini tekshirib ko'ring, davlat darajasini ko'rsatib, quvvatni saqlab qoling va yaxshi zaminni saqlang, keyin gaz ta'minoti bilan ta'minlang , suv ta'minoti.

● Gaz tizimini ochuvchi valfni oching, bosim 0.6-0.8mpa ga o'rnatiladi, quvvatni tekshirib turing, har bir harakati avtomatik tarzda tekshirilsin, avtomatik tizimga kirmasin, «Auto» tugmasi o'chadi:

① (barrelni aylantiruvchi agentliklarning ko'rsatgichi ko'rsatilgandek) tashqi barrel bilan yaqin cho'tkasi topilmadi, namlun qaytib kelmaydi, "1" burchakni moslashtirgichga joylashtiring. 1-raatsiya raftni olib tashlash, qo'l barrining devorini ko'tarish, tish yoki ko'plab tish pozitsiyasini joylashtiring va keyin raft ustiga qo'ying. 2-usul, nutishni 3 gevşetmekte, silindrli novda döndürmekle bilan birga, qayiqning uzanmasına, tishli qaytish qaytish nazarda tutiladi, aksincha, bufetler juda qattiq va keyin bu usul o'rnatish.

② Bochkalarni tezlik bilan sozlangan silindrli valfi «5» yoki «6» pastga tushirdi;

③ Blok barrellarining silindrlari juda tez yoki juda sekin harakat qiladi, siz 1-o'lchov detektori o'rnini belgilashingiz mumkin, 2 konveyerning tezligini sozlashingiz mumkin, 3 sozlanishi silindrli valve, 4 cho'tkasi namlusini sozlash. Cho'tkasi namlusining vaqtini sozlash "*" - PLC vintlarini uzoq vaqt davomida soat yo'nalishi bo'yicha sozlash yo'li bilan bajarilishi mumkin.
